Eaton PV-Werkschakelaar 199535 – 20Amp 2-Polig (PV-20A-2P-AC-I1/SVB-SW)

Eaton PV-Werkschakelaar 199535 – 20 A 2-Polig (PV-20A-2P-AC-I1/SVB-SW)

De Eaton PV-werkschakelaar 199535 is speciaal ontwikkeld voor toepassingen in zonne-energie installaties en voldoet aan hoge technische en veiligheidsnormen. Dankzij zijn robuuste ontwerp, vergrendelbaarheid en mogelijkheid voor veilige aarding is dit de ideale schakeloplossing voor zowel residentiële als commerciële PV-systemen.

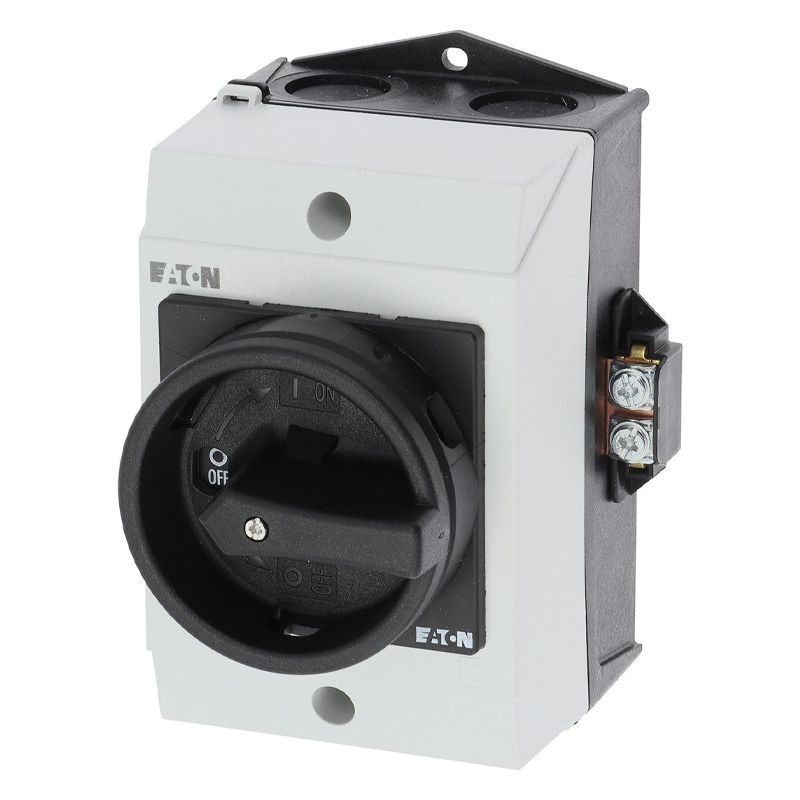

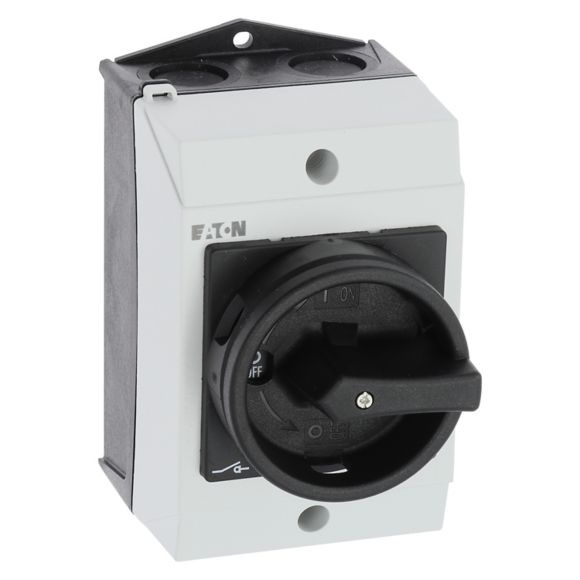

Topkwaliteit PV werkschakelaar van Eaton Industries is 2-polig en heeft een nominale continustroom van 20A. Daarnaast is de PV werkschakelaar voorzien een zwarte aan-uit schakelaar welke in uit-stand te vergrendelen is met een hangslot voor veiligere werksituaties. De PV werkschakelaar heeft 2 gekoppelde aardklemmen waardoor er zowel intern als extern 2 draden van verschillende doorsnedes aangesloten kunnen worden. Dankzij de 2 gekoppelde aardklemmen kan AC- en DC- montage los van elkaar plaatsvinden. Kabels kunnen eenvoudig door het doorsteekmembraam worden gestoken.

Eaton werkschakelaar 199535 PV-20A-2P-AC-I2/SVB-SW

Voor het veilig kunnen schakelen van zonnepanelen heeft Eaton Industries in samenwerking met installateurs nieuwe werkschakelaars ontwikkeld. De PV werkschakelaars zorgen ervoor dat er veilig onderhoud aan de PV omvormer kan worden gedaan. Conform de NEN1010 is het aarden van een PV-installatie verplicht om gevaarlijke situaties te voorkomen.

Belangrijkste kenmerken

• Nominale continu stroom (Iu): 20 A
• Aantal polen: 2-polig – schakelt zowel de fase als de nul of beide fasen afhankelijk van installatie.
• Nominale bedrijfs-/meetspanning (Ue): 690 V AC
• Nominaal vermogen bij AC-23, 400 V: ± 5,5 kW
• Max. korte-duur stroom / kortsluitstroom (Icw): 0,32 kA (1 seconde)
• Voorwaardelijke nominale kortsluitstroom (Iq): 6 kA
• Beschermingsgraad (front-zijde): IP20

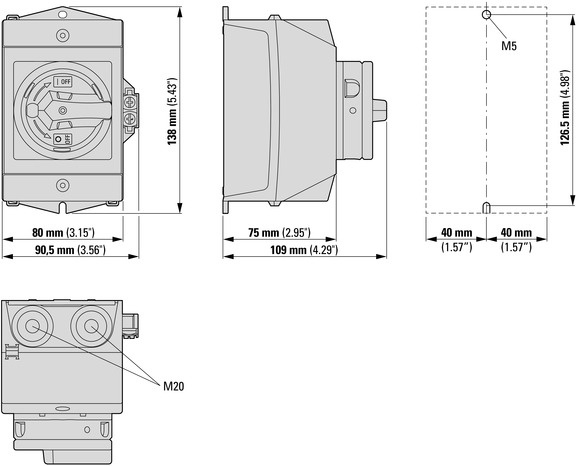

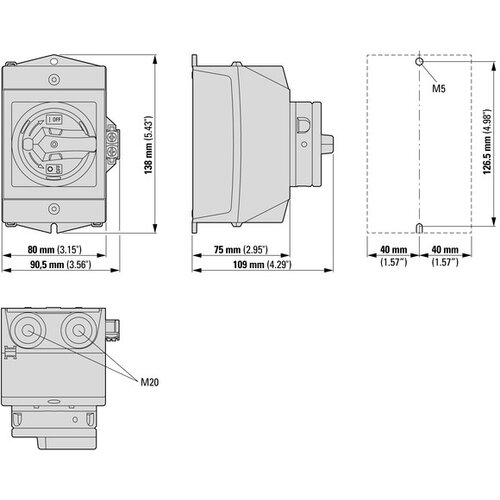

• Afmetingen (H × B × D): ca. 110 mm hoog × 80 mm breed × 137 mm diep
• Gewicht: ongeveer 274 gram
• Andere functies:
  • Vergrendelbaar in de uit-/0-stand met hangslot – biedt extra veiligheid bij onderhoud.

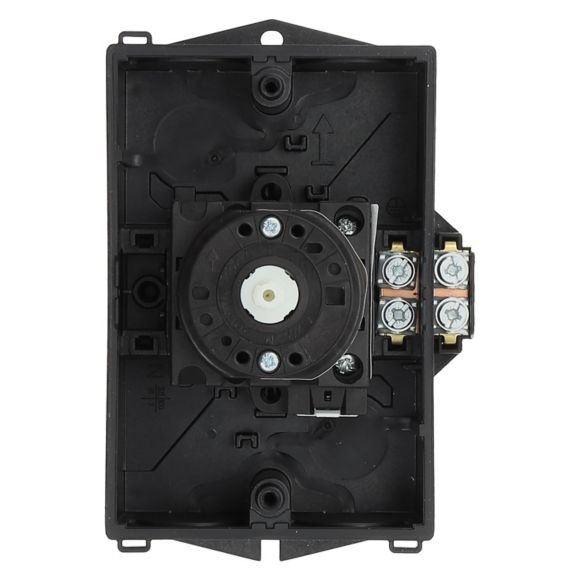

  • Voorzien van twee gekoppelde aardklemmen – één interne en één externe aansluiting, met ruimte voor draden van verschillende doorsneden. Hiermee kan de aarding van de zonnepanelen eenvoudig worden aangesloten, zonder dat er een aparte aarddraad vanaf de meterkast noodzakelijk is.

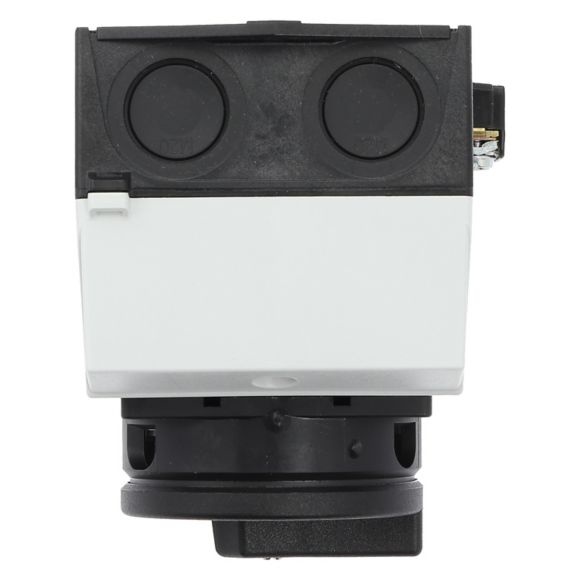

  • Doorsteek-membraan voor kabelinvoer; ook plaatsing van kabelwartels (M20) mogelijk, indien gewenst.
  • STOP-/HOLD-functie; uitvoering als hoofd- en werkschakelaar.

Technische normen & omgevingsgegevens

• Normen: IEC/EN 60947-3, VDE 0660, IEC/EN 60204; conform normen voor laagspanning en veilige elektrische schakelingen.
• Omgevingscondities: bruikbaar bij omgevingstemperaturen van -25 °C tot +40 °C
• Overspanningscategorie / vervuilingsgraad: III / 3Toepassingen
• Altijd nodig in PV installaties voor veilige uitschakeling bij onderhoud, reiniging of inspectie van omvormers.
• Voor installateurs die willen voldoen aan NEN-1010 voorschriften betreffende aarding en isolatie van PV-systemen.
• Ideaal voor opbouwmontage; geschikt voor residentiële of kleinschalige commerciële zonnestroom-systemen.

Voordelen

• Verhoogde veiligheid door vergrendeloptie en dubbele aardklemmen.
• Flexibel en eenvoudig in te passen in bestaande systemen dankzij IP20 graad en afmetingen.
• Duurzaam en betrouwbaar; Eaton staat bekend om kwaliteit en robuuste elektrische componenten.

Bestel de Eaton PV-Werkschakelaar 199535 – 20 A 2-Polig eenvoudig online bij Kabelsopmaat.nl – direct leverbaar en klaar voor professioneel gebruik.
